LIBA 2000+

Prémiová bezbarvá sklovina s optickými vlastnostmi

PRECIOSA Traditional Czech Glass™

LIBA 2000+

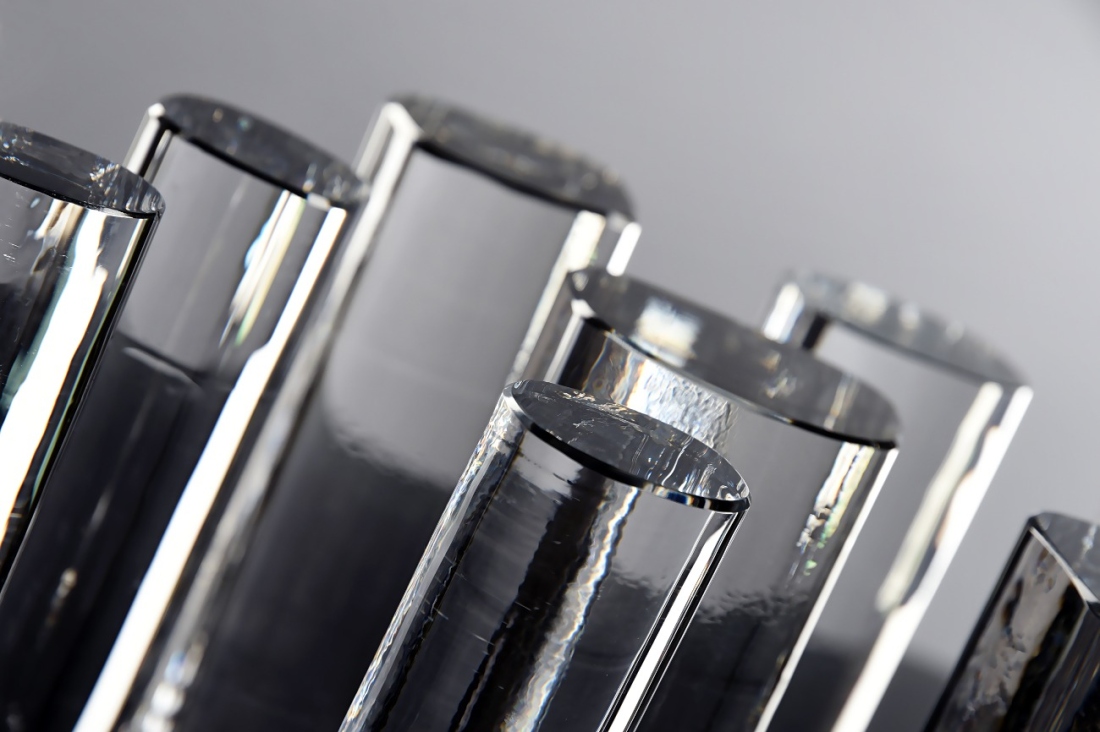

Prémiová bezbarvá sklovina LIBA 2000+ s optickými vlastnostmi ve formě skleněných tyčí

Skleněné tyče LIBA 2000+ s optickými parametry, vyráběné pod značkou PRECIOSA Traditional Czech Glass™ jsou používány předními světovými výrobci skleněných optických komponentů, pro širokou škálu aplikací.

Díky své výjimečné brilanci a čistotě LIBA 2000+ vyniká i v luxusních interiérových doplňcích automobilů. Své uplatnění nachází také ve strojírenství, potravinářském průmyslu, ale i v bižuterních aplikacích.


optické sklo
křišťálová čistota
brilance

Díky nadstandardním parametrům skloviny LIBA 2000+ dosahuje výjimečných vlastností, křišťálové čistoty, dokonalé homogenity, vysoké propustnosti, brilance a dalších superlativ.

V řadě parametrů LIBA 2000+ dosahuje hodnot optických skel. Díky jejím výjimečným optickým vlastnostem je používána nejenom na výrobu široké škály optických komponentů, ale také například na výrobu luxusních interiérových doplňků do interiérů prémiových značek automobilů.

Její konzistentní vlastnosti ocení také sklářská studia nebo školy, které ji používají například i ve formě fragmentů, tzv. LIBA kousků, jako základní sklovinu pro další zpracování.

oblasti využití

Primárním použitím je lisování asférických čoček, používaných v předních světlometech osobních a nákladních automobilů, motocyklů a dnes už i v zemědělských strojích.

Lisování speciálních čoček pro digitální projektory, LED zdroje, fotovoltaické panely, hranoly pro letištní i pouliční osvětlení, kryty různých osvětlovacích systémů.

Brilance LIBY 2000+ určitě nejvíce vynikne při použití pro luxusní dekorativní prvky do interiérů automobilů. Broušené plochy v kombinaci s pokovem a iluminací ještě více zvýrazní čistotu a lesk skleněného dekorativního prvku.

Výroba přesných technických kuliček, které nachází uplatnění ve strojírenství do nejrůznějších ventilů nebo v potravinářském průmyslu do ventilů u kávovarů.

Nelze opomenout ani použití v bižuterních aplikacích. Vysoká poptávka po této prémiové sklovině v oblasti výroby bižuterie je díky její konzistentní kvalitě a dostupné ceně.

PRO JAKÁ ODVĚTVÍ
je LIBA 2000+ ideální?

  Automotive
Osvětlovací systémy
Strojírenský průmysl
Potravinářský průmysl
Bižuterní průmysl


Zaujala vás prémiová sklovina LIBA 2000+?



Pro další informace, nebo objednávky, kontaktujte svého obchodníka

Petr Sucharda

Prodejce

Optické tyče LIBA, LIBA Colors 96, mačkárenské tyče, lampové tyčinky, Avanturin

Telefon: +420 488 117 480

Radek Laurýn

Obchodní zástupce

Vedoucí obchodního oddělení Sklo

Telefon: +420 488 117 407

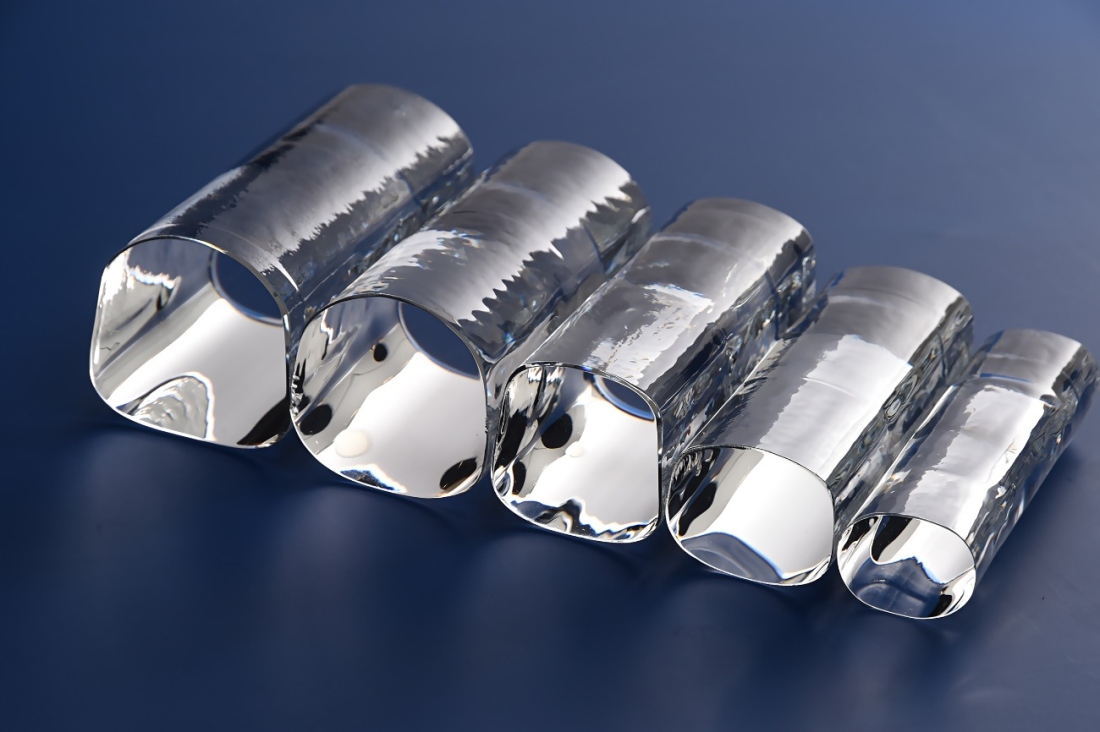

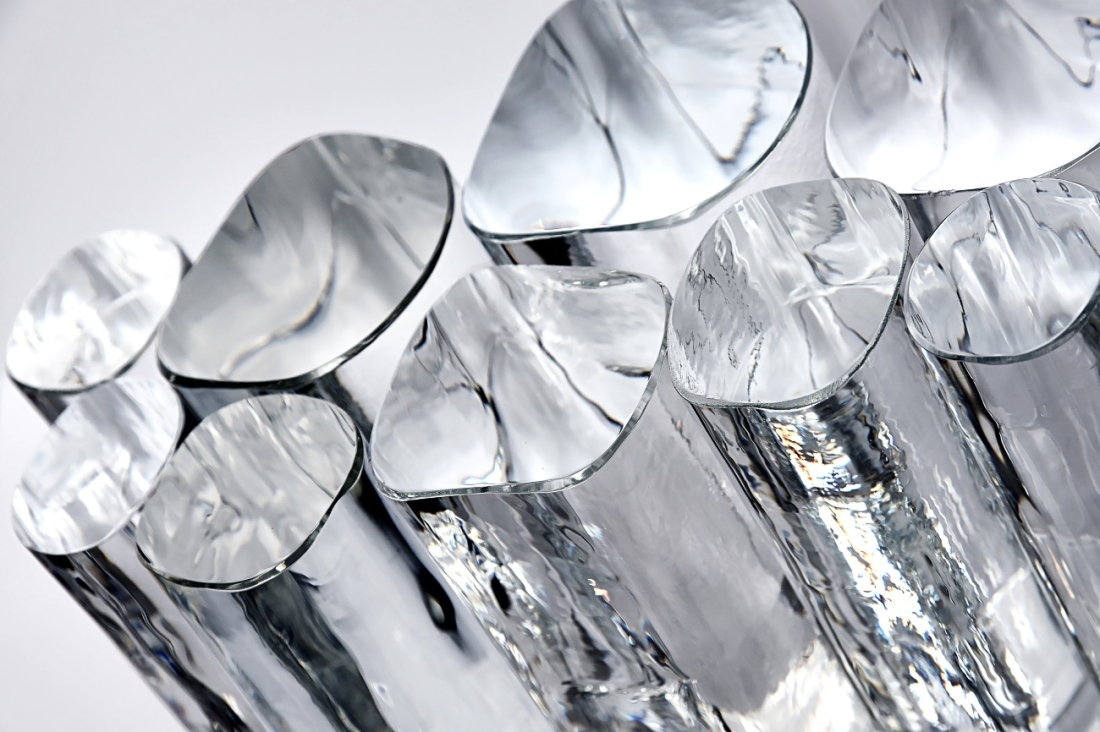

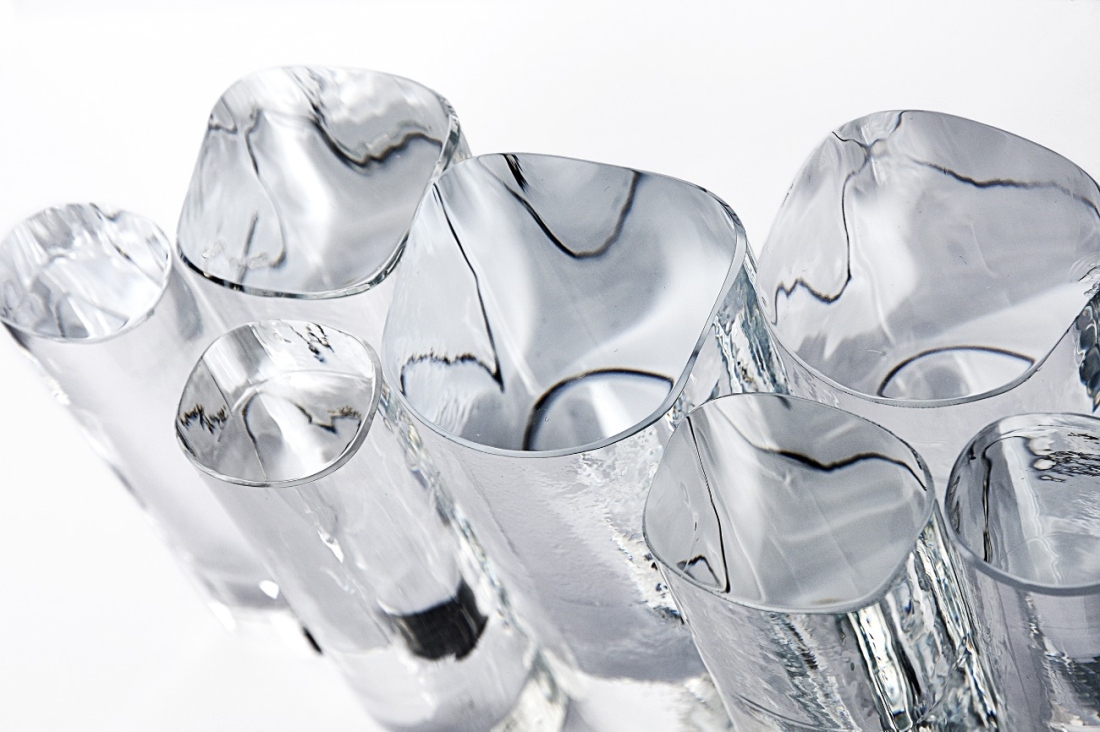

Typy skleněných tyčí

LIBA 2000+

Vybírejte z nabídky 5 typů skleněných tyčí LIBA 2000+.

balení
kvalita skla

Díky nadstandardním parametrům skloviny LIBA 2000+ dosahuje výjimečných vlastnostíkřišťálové čistotydokonalé homogenityvysoké propustnosti, brilance a dalších superlativ.

Optické sklo LIBA 2000+ balíme s maximální šetrností dle jeho využití.


  BALENÍ

Standardní délka tyče 1120 ± 10 mm
Standardní hmotnost balení (1 otýpka) - bižuterní kvalita 20 kg
Přepravní balení:
Otýpky v bedně na dřevěné paletě - bižuterní kvalita
600 kg netto, 650 kg brutto
Volně v dřevěné bedně na paletě, každý kus je balený do papíru - optická kvalita 700 kg netto, 750 kg brutto



KVALITA SKLA

Abbeovo číslo vd=58,852, ve=58,627
Hydrolytická třída HGB 3
Odolnost proti alkáliím podle ČSN ISO 695 A2
Odolnost proti kyselinám podle DIN 12116 1.

složení
vlastnosti

V řadě parametrů LIBA 2000+ dosahuje hodnot optických skel.

Díky jejím výjimečným optickým vlastnostem je používána nejenom na výrobu široké škály optických komponentů, ale také například na výrobu luxusních interiérových doplňků do interiérů prémiových značek automobilů.



INFORMATIVNÍ SLOŽENÍ V %

SiO2 68 CaO 6
Na2O 11 BaO 4
K2O 6 ZnO 3



FYZIKÁLNÍ & CHEMICKÉ VLASTNOSTI

Měrná hmotnost ρ 2 580 + 20 kg/m3
Koeficient roztažnosti α 9,4 ± 0,4 . 10-6 K-1
Index lomu světla nD 1,5200 + 0,0010
Bod měknutí (107.65 dPa s) tL 686 ± 10 ºC
Transformační bod (1013.3 dPa s) tg 504 ± 10 ºC
Deformační teplota (1011 dPa s) td 568 ± 10 ºC
